Qu'est-ce qu'un Earth Clip pour le solaire ?

Un pince de terre , également connu sous le nom de pince de mise à la terre ou pince de mise à la terre , est un composant compact mais essentiel utilisé dans les systèmes de montage solaire photovoltaïque (PV). Sa fonction principale est de assurer la continuité électrique et la mise à la terre entre les modules PV et la structure de montage solaire, évitant ainsi les risques de choc électrique et protégeant les équipements de la foudre ou des courants de défaut.

Pourquoi la mise à la terre est importante dans les systèmes solaires

La mise à la terre est essentielle pour :

Sécurité :Il prévient les risques de choc électrique en conduisant en toute sécurité les courants de défaut vers la terre.

Protection contre la foudre :Il fournit un chemin pour les courants de surtension lors des coups de foudre.

Intégrité du système :Il réduit les interférences électromagnétiques (EMI) et garantit un potentiel de tension constant sur l'ensemble du réseau photovoltaïque.

Conformité au code :La plupart des normes électriques nationales et internationales (par exemple, NEC, IEC) exigent une mise à la terre appropriée pour les systèmes solaires.

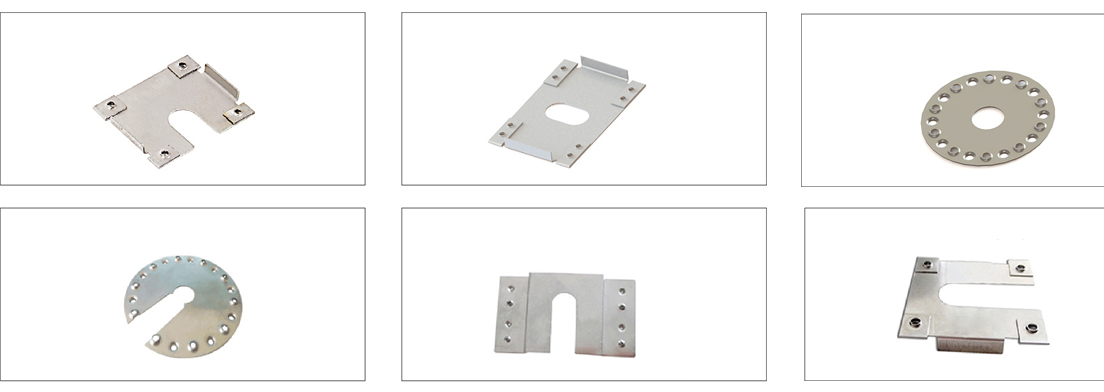

Caractéristiques des clips solaires terrestres

Matériel :
Généralement fait de acier inoxydable (SS304 ou SS316) pour une résistance à la corrosion et une durabilité à long terme dans les environnements extérieurs.

Conception :

Des languettes pointues ou acérées percent la couche anodisée des cadres ou des rails en aluminium, créant ainsi une contact métal sur métal .

Conçu pour s'adapter entre le cadre du module PV et le rail de montage solaire ou entre deux modules et la pince médiane.

Peut être préinstallé sur pinces médianes ou cosses de mise à la terre .

Compatibilité :
Les clips de terre sont disponibles dans différentes tailles et conceptions pour s'adapter à des besoins spécifiques profils de rail , solaire pinces , et Épaisseurs des cadres PV .

Installation :

Sans outil ou avec un minimum d'outils requis.

Souvent fixé directement sur le rail ou installé pendant le processus de serrage de la pince.

Applications typiques

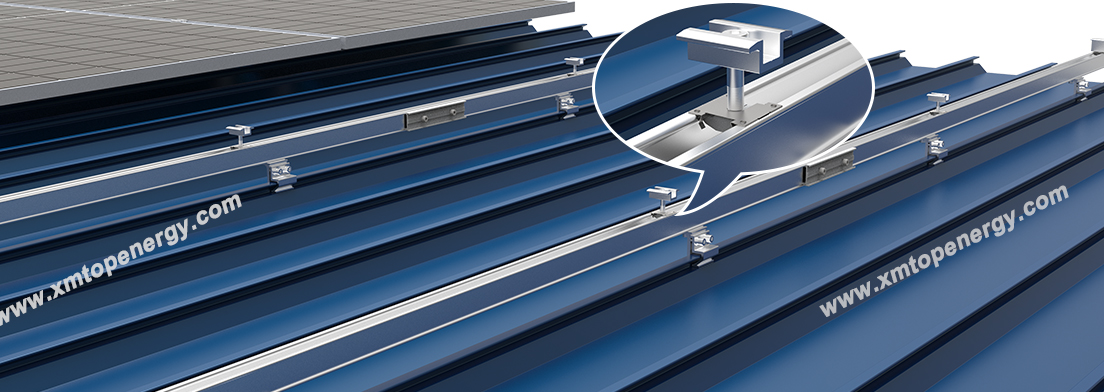

Entre le cadre du module solaire et le rail de montage (lors de l'utilisation de pinces intermédiaires).

Entre deux modules (pour relier les cadres entre eux).

Dans le cadre d'un chemin de mise à la terre qui se connecte à une cosse de mise à la terre ou à un câble conducteur, puis à la terre.

Normes et certifications

Les pinces de terre de haute qualité doivent répondre aux normes électriques en vigueur, telles que :

UL 467 (pour la mise à la terre et la liaison des équipements)

CEI 61730 (normes de sécurité pour les modules PV)

Certification TÜV

Avantages de l'utilisation de pinces solaires

Installation rapide et facile
Pas besoin de perçage ou de fils supplémentaires
Rentable et durable
Compatible avec la plupart des systèmes de montage sur rail
Assure le respect des normes de sécurité internationales

Conclusion

Clips de terre peuvent être petits, mais ils jouent un grand rôle dans sécurité, fiabilité et conformité au code de votre système photovoltaïque. Choisir un clip de haute qualité et résistant à la corrosion garantit des performances à long terme et une tranquillité d'esprit.

Si vous recherchez des accessoires de montage solaire, assurez-vous d'inclure des clips de mise à la terre certifiés dans le package de votre système.
