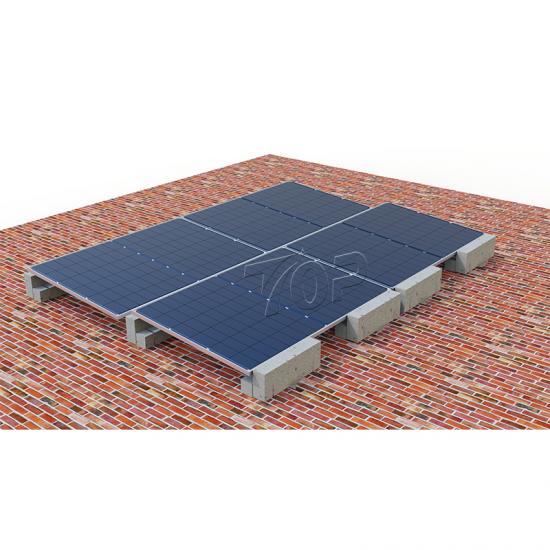

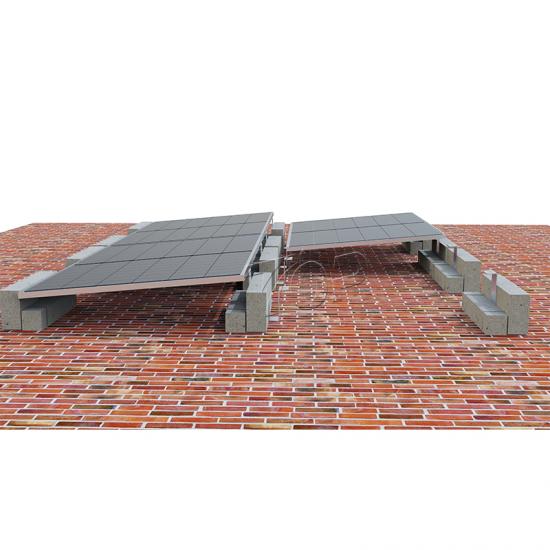

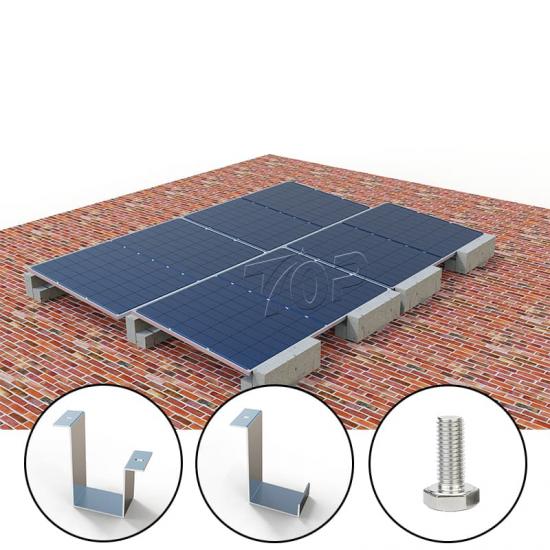

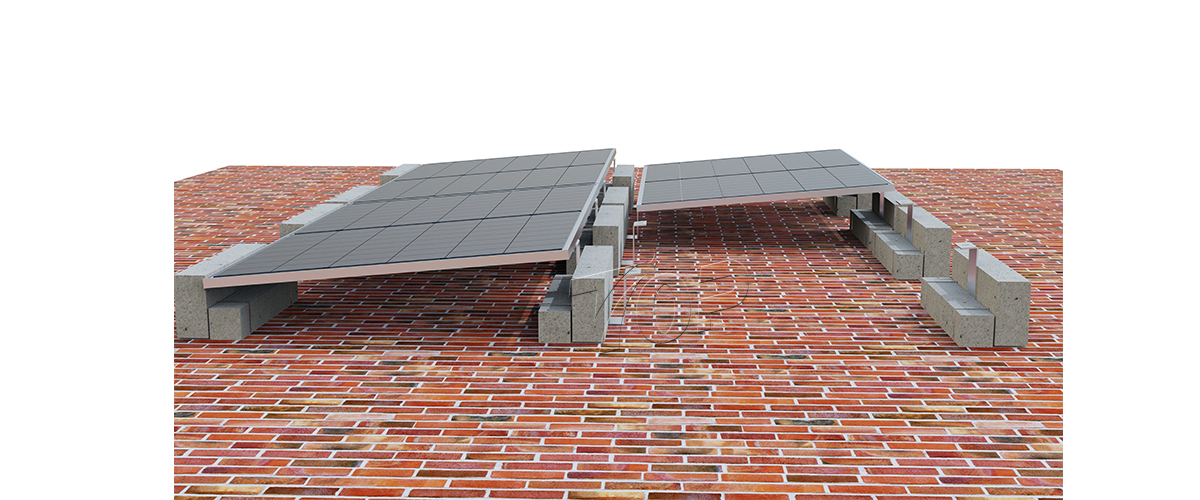

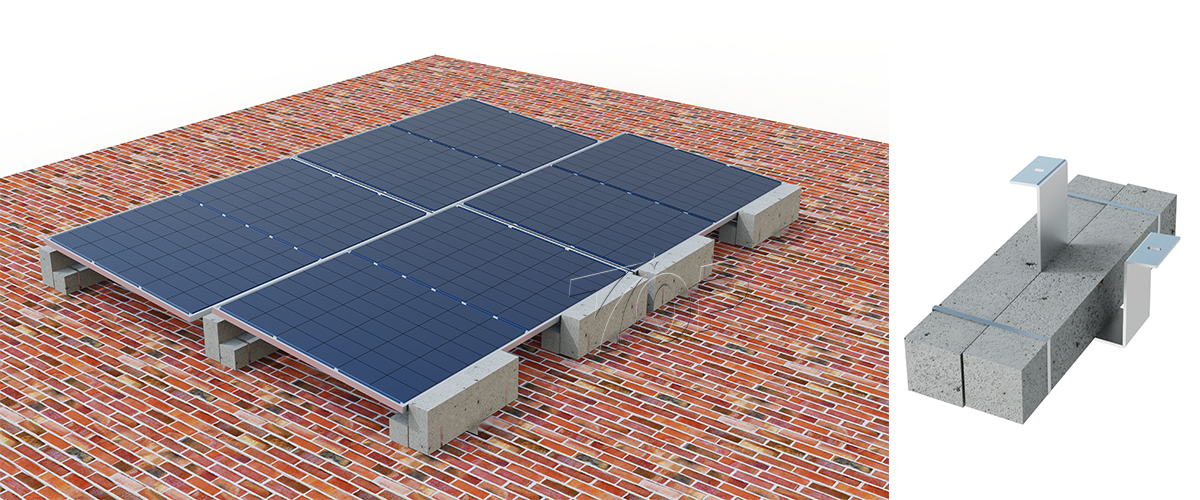

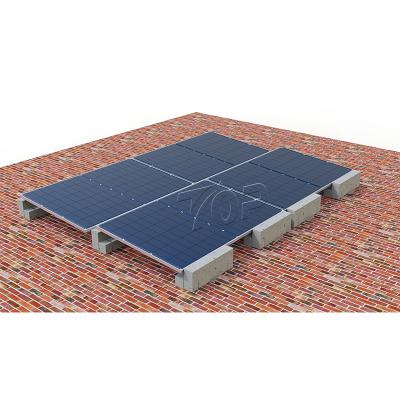

Système de montage solaire ballasté unilatéral

Le système de montage solaire lesté unilatéral est une solution non pénétrante conçue pour les toitures plates en béton ou en briques. Il élimine le besoin de rails en connectant directement les modules photovoltaïques aux pieds avant et arrière grâce à des trous de boulon pré-percés. Grâce à sa structure simplifiée et à son installation rapide, il est idéal pour les projets solaires sur toitures, tant commerciales que résidentielles.

Spécifications du produit :

Personnalisation facultative :

Optimisation de la conception de l'angle d'inclinaison par emplacement du projet (analyse de la trajectoire du soleil)

Revêtement en aluminium anodisé ou revêtement ZAM anticorrosion

Composants de pieds pré-assemblés pour réduire la main-d'œuvre sur site

Accessoires de mise à la terre intégrés

Caractéristiques du produit :

Conception non pénétrante
Utilise des blocs de ballast en béton pour sécuriser le système sans endommager la couche d'étanchéité du toit — idéal pour les toits où la pénétration n'est pas autorisée.

Structure sans rail
Les modules photovoltaïques sont fixés directement aux pieds avant et arrière grâce à des trous de boulon pré-percés, éliminant ainsi le recours aux rails de montage. Cela réduit les coûts de matériaux et simplifie l'installation.

Configuration de ballast flexible
Les blocs de ballast peuvent être disposés en fonction de la charge de vent et de la capacité portante du toit spécifiques au site, garantissant ainsi une stabilité fiable du système.

Installation rapide et économique
Moins de composants et une conception standardisée permettent un déploiement rapide et des coûts de main-d'œuvre réduits, idéal pour les installations à grande échelle.

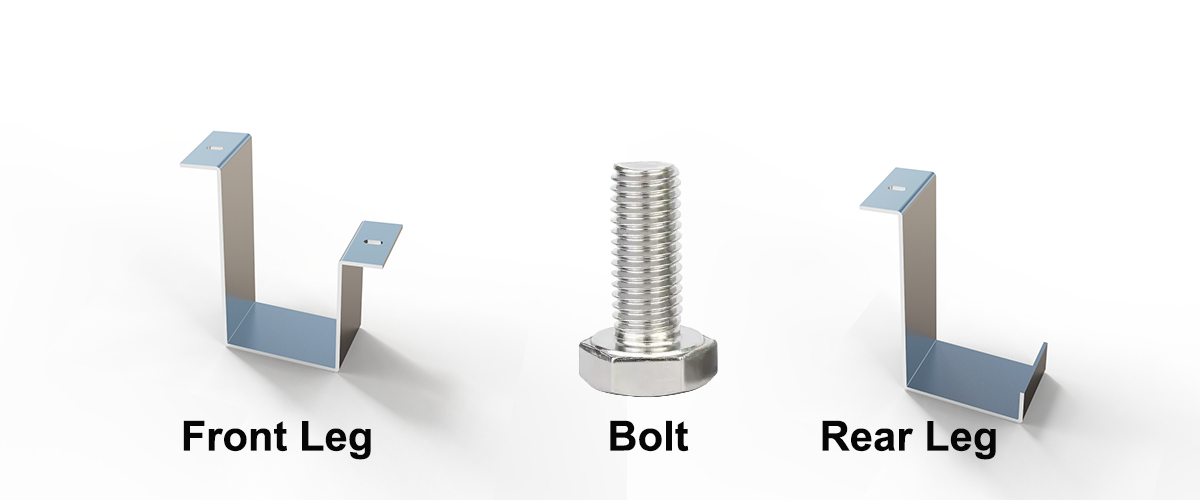

Composants principaux :

patte avant
Pré-percé pour une fixation directe au cadre du module. Fabriqué en alliage d'aluminium résistant à la corrosion ou en acier revêtu de ZAM (zinc-aluminium-magnésium).

Jambe arrière
Fournit un support d'inclinaison et se fixe directement à l'arrière du module. Avec le pied avant, il forme une structure de support triangulaire stable.

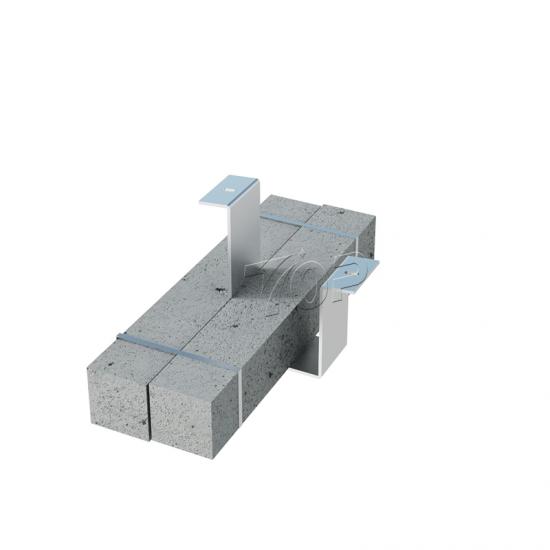

Plateforme de base de ballast
Permet de fixer le système en place avec des blocs de béton sans percer le toit. Conçu pour une installation facile et une durabilité à long terme.

Scénarios d'application :

Toits plats (béton, brique, etc.)

Bâtiments ou sites patrimoniaux avec politiques interdisant les exercices

Systèmes photovoltaïques temporaires ou relocalisables

Projets solaires distribués industriels et commerciaux

FAQ :

•
  Q1 : Ce système peut-il être utilisé sur tous les types de toitures ?

  UN: Ce système est spécialement conçu pour toits plats , comme les surfaces en béton ou en brique. Il ne convient pas aux toits en pente ou en métal. Il offre une non pénétrant solution qui préserve l'étanchéité de la toiture.
•
  Q2 : Pourquoi aucun rail n'est-il utilisé pour monter les modules ?

  UN: Pour simplifier la structure, réduire le coût des matériaux et accélérer l'installation, ce système utilise attachement direct Les modules PV sont boulonnés directement sur les pieds avant et arrière — aucun rail n'est nécessaire .
•
  Q3 : Comment la stabilité du système est-elle assurée ?

  UN: La stabilité est assurée par la mise en place blocs de ballast en béton à la base. Le nombre et la disposition des blocs sont déterminés par des calculs de charge de vent spécifiques au site.
•
  Q4 : L'angle d'inclinaison du module peut-il être ajusté ?

  UN: Oui, l'angle d'inclinaison peut être personnalisé entre 5° et 15°, en fonction du rayonnement solaire local, de l'optimisation de la production d'énergie et des conditions du site.
•
  Q5 : Une protection supplémentaire contre le vent est-elle nécessaire ?

  UN: Normalement, le ballast en béton seul est suffisant. zones de vent fort (> 40 m/s) , des déflecteurs de vent ou des accessoires de renfort sont disponibles en option.
•
  Q6 : Est-il facile de démonter ou de déplacer le système ?

  UN: Oui. La conception sans rail et non pénétrante le rend facile à démonter et à déplacer , idéal pour les installations temporaires ou l'entretien futur de la toiture.
